עיבוד שבבי cnc: המדריך המלא לחריטה וכרסום מדויקים

עיבוד שבבי CNC הוא לא רק עוד תהליך ייצור; זוהי טכנולוגיה המאפשרת לתרגם רעיון דיגיטלי למוצר פיזי בדיוק כירורגי, במהירות וביעילות שבעבר נחשבו למדע בדיוני.

מה זה בעצם עיבוד שבבי ממוחשב (CNC)?

דמיינו פסל שמגלף יצירת מופת מגוש שיש. עכשיו, דמיינו שהפסל הזה הוא זרוע רובוטית מדויקת, המסוגלת לחזור על אותה פעולת גילוף אלפי פעמים, כשכל יצירה זהה לחלוטין לקודמתה, עד לרמת המיקרון. זהו, בקצרה, הרעיון מאחורי עיבוד שבבי CNC (ר"ת Computer Numerical Control).

אם אתם מכירים מדפסות תלת-ממד, הבונה חלקים באמצעות הוספת חומר שכבה אחר שכבה (ייצור בתוספת), אז CNC פועל בדיוק ההפך. התהליך מתחיל עם גוש של חומר גלם – בלוק של אלומיניום, טיטניום, פלדה או אפילו פלסטיק הנדסי – ופשוט "מפסל" אותו באמצעות כלי חיתוך ממוחשבים כדי להסיר את כל החומר העודף. מה שנשאר בסוף הוא החלק המוגמר. לכן התהליך מכונה "ייצור חיסורי" (Subtractive Manufacturing). שיטה זו מאפשרת לייצר חלקים עם גיאומטריה מורכבת ורמת דיוק שקשה מאוד להשיג בשיטות אחרות.

איך זה עובד? משרטוט דיגיטלי לחלק ממשי

התהליך מתחיל במודל תלת-ממדי, שנוצר בתוכנת תכנון כמו SolidWorks או Inventor. המודל הזה הוא למעשה ה"תוכנית" של החלק. לאחר מכן, תוכנת CAM (Computer-Aided Manufacturing) מתרגמת את המודל לשפת פקודות שהמכונה מבינה, שפה הנקראת G-code.

קוד זה הוא למעשה סט של הוראות מפורטות המנחה את כלי החיתוך של המכונה בכל רגע נתון:

• מיקום החיתוך: הנחיות תנועה מדויקות על הצירים (X, Y, Z ועוד).
• מהירות העיבוד: קביעת מהירות הסיבוב של כלי החיתוך ומהירות התנועה שלו.
• עומק החיתוך: הגדרת עומק החיתוך בכל שלב של התהליך.

המחשב שולט בכל התנועות האלה בדיוק מוחלט, מבצע את ההוראות שוב ושוב ללא כל סטייה או עייפות.

המהפכה השקטה של ה-CNC

לפני כניסת טכנולוגיית ה-CNC, ייצור חלקים היה מלאכת כפיים של ממש. כל חלק דרש מפעיל מיומן שעמד שעות מול מכונה ידנית, סובב ידיות וקיווה שהמידות ייצאו נכונות. זה היה תהליך איטי, יקר ובעיקר, מועד לטעויות אנוש.

טכנולוגיית ה-CNC שינתה את כללי המשחק לחלוטין והביאה לזינוק מטאורי ביעילות הייצור. לשם השוואה, כבר בשנות ה-50, זמן העיבוד שנדרש לעבודת כרסום מורכבת צנח מ-8 שעות ל-15 דקות בלבד בזכות המחשוב. קפיצה זו פתחה את הדלת לייצור המוני של חלקים מורכבים בעלויות נמוכות משמעותית. אם הנושא מעניין אתכם, תוכלו לקרוא עוד על ההיסטוריה המרתקת של עיבוד שבבי.

בניגוד לעבודה ידנית, מכונת CNC אינה מתעייפת, אינה מאבדת ריכוז ואינה זקוקה להפסקת קפה. היא מסוגלת לייצר סדרות של אלפי חלקים הזהים לחלוטין זה לזה. יכולת החזרה הזו היא יתרון קריטי בייצור תעשייתי מודרני, במיוחד בתחומים כמו תעופה ורפואה, שבהם אין מקום לטעויות.

חריטה וכרסום: הכירו את שני התהליכים המרכזיים

בעולם של עיבוד שבבי CNC, שני תהליכים עיקריים תופסים את מרכז הבמה: חריטה (Turning) וכרסום (Milling). על פניו, שניהם פועלים לפי אותו עיקרון של הסרת חומר באמצעות כלי חיתוך, אך מאחורי הקלעים, הפילוסופיה והמכניקה שלהם שונות לחלוטין. הבחירה ביניהם היא זו שתכתיב אילו חלקים ניתן לייצר, וכיצד.

כדי להבין את ההבדל המהותי, מספיק לשאול שאלה אחת פשוטה: "מה זז?". בחריטה, חומר הגלם הוא הכוכב הראשי שמסתובב. בכרסום, לעומת זאת, כלי החיתוך הוא זה שעושה את כל העבודה.

חריטה CNC: אמנות הפיסול בסיבוב

חשבו לרגע על קדר היוצר כד מחימר על אובניים. חריטת CNC פועלת על עיקרון דומה מאוד. גוש חומר גלם, בדרך כלל מוט עגול, נתפס בחוזקה במחרטה ומתחיל להסתובב במהירות אדירה סביב צירו.

בזמן שהחומר מסתובב, כלי החיתוך נשאר כמעט נייח ורק נע לאורך שני צירים (X ו-Z) כדי "לגלף" את הצורה הרצויה. תנועה מדויקת זו מאפשרת ליצור בקלות צורות גליליות, קוניות או כדוריות, לחתוך הברגות, לקדוח חורים מדויקים במרכז הציר וליצור חריצים.

חריטה היא השיטה המושלמת לייצור חלקים עם סימטריה צירית. חשבו על צירים, פינים, ברגים מיוחדים, גלגלות וכל רכיב אחר שהבסיס שלו הוא עגול.

כרסום CNC: פיסול מדויק בצורות מורכבות

אם חריטה היא כמו קדרות, כרסום דומה יותר לפסל המגלף צורה מורכבת מתוך גוש שיש. כאן, היוצרות מתהפכות לחלוטין. חומר הגלם מקובע בחוזקה לשולחן העבודה של המכונה, בעוד שכלי החיתוך (שנקרא "כרסום") הוא זה שמסתובב במהירות גבוהה.

הכלי המסתובב נע לאורך מספר צירים – לפחות שלושה (X, Y, Z) – ומסיר חומר מנקודות שונות על פני השטח. התנועה הרב-צירית הזו פותחת עולם שלם של אפשרויות ומאפשרת ליצור גיאומטריות מסובכות, משטחים ישרים, כיסים, מסילות וקדחים בזוויות שונות. בניגוד לחריטה, המוגבלת בעיקר לצורות סימטריות, הכרסום מאפשר חופש עיצובי כמעט מוחלט.

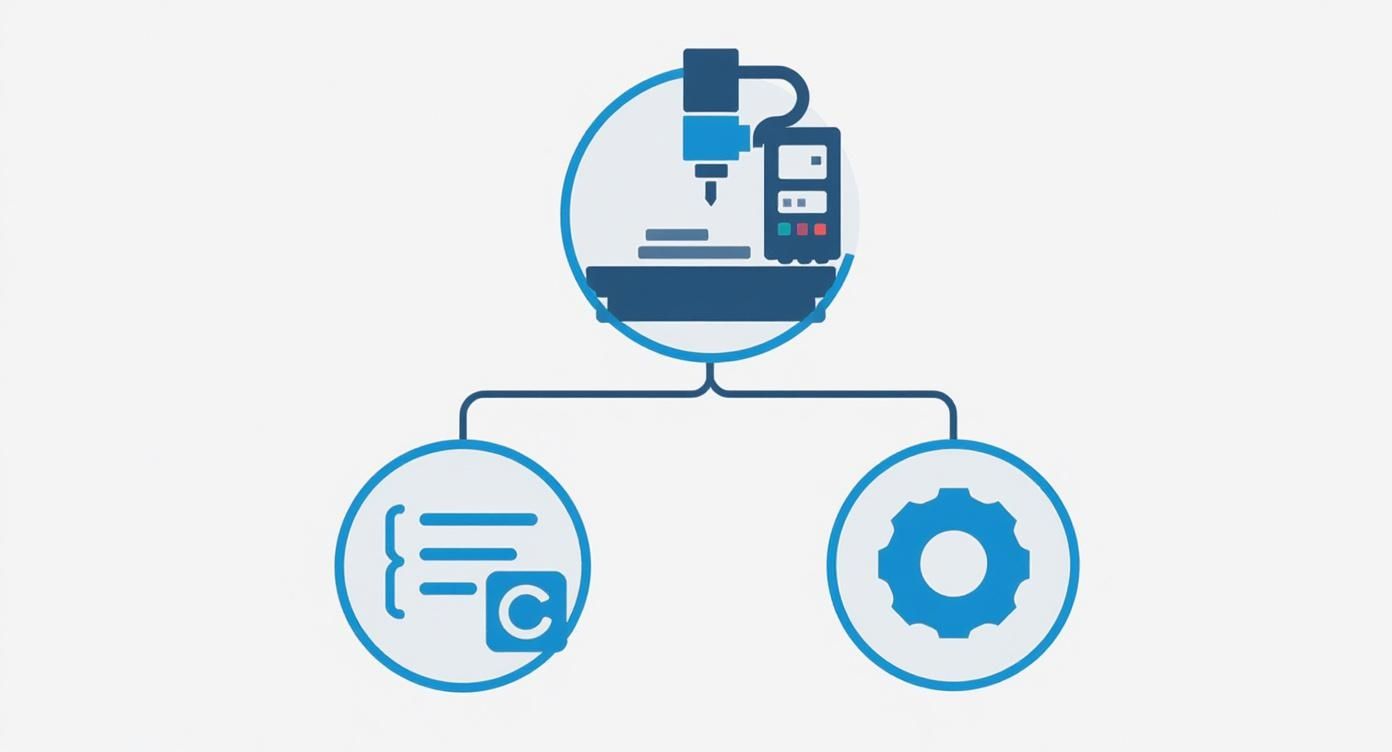

התרשים הבא מפרק את התהליך הבסיסי במכונת כרסום, החל מקובץ התכנות הדיגיטלי ועד לקבלת החלק המוגמר.

מה שאנחנו למדים מכאן הוא שכל התהליך נשען על שני עמודי תווך: איכות קוד התכנות והיכולות המכניות של המכונה. זה מדגיש עד כמה שלב התכנון והתכנות הוא קריטי להצלחה.

הטבלה הבאה מסכמת בפשטות את ההבדלים המרכזיים בין השיטות, כדי לעזור לכם להבין מתי לבחור בכל אחת מהן.

השוואה בין תהליכי עיבוד שבבי CNC מרכזיים

כפי שניתן לראות, לכל תהליך יש את נקודות החוזק שלו. הבחירה הנכונה תלויה באופן ישיר בגיאומטריה של החלק ובדרישות הפרויקט.

מעבר לשלושה צירים: כוחו של כרסום רב־צירי

מכונות כרסום סטנדרטיות פועלות בשלושה צירים (אורך, רוחב וגובה), אך הקפיצה הטכנולוגית האמיתית מגיעה עם מכונות ב-4 ו-5 צירים. מכונות אלו מוסיפות צירי סיבוב נוספים לשולחן העבודה או לראש הכלי, מה שמאפשר להגיע לחומר הגלם כמעט מכל זווית אפשרית.

היתרונות של זה הם עצומים:

• גיאומטריות שלא היו אפשריות בעבר: ניתן פתאום לייצר חלקים עם משטחים עקומים ומסובכים, כמו להבי טורבינה או שתלים רפואיים מותאמים אישית, והכל בפעולה רציפה אחת.
• יעילות ודיוק גבוהים יותר: במקום לשחרר את החלק ולקבע אותו מחדש כדי לעבד צד אחר (תהליך הגוזל זמן יקר ופותח פתח לאי-דיוקים), ניתן לעבד את רוב החלק בקיבוע אחד. כל קיבוע מחדש הוא פוטנציאל לשגיאת מיקום, וכרסום 5 צירים מצמצם את הסיכון הזה למינימום.
• גימור פני שטח איכותי: היכולת של הכלי "לתקוף" את החומר בזווית האידיאלית בכל רגע נתון מאפשרת גימור חלק יותר, מפחיתה עומס על הכלי ואף מאריכה את חייו.

בסופו של דבר, הבחירה בין חריטה לכרסום, ובין כרסום 3 צירים ל-5 צירים, תלויה לחלוטין בצורת החלק, בדרישות הדיוק וביעילות הנדרשת לייצור. הבנת היכולות הייחודיות של כל תהליך היא הבסיס לתכנון נכון לייצור (DFM) – והמפתח לקבלת התוצאה הטובה ביותר.

איך בוחרים את חומר הגלם הנכון לעיבוד שבבי?

בחירת חומר הגלם היא אחת ההחלטות האסטרטגיות ביותר בתהליך עיבוד שבבי CNC. זו לא רק שאלה של אסתטיקה; בחירה זו מכתיבה כמעט הכל – מהחוזק המכני של החלק, דרך משקלו, עמידותו בתנאי סביבה ועד, כמובן, העלות הסופית.

כל חומר מגיב אחרת לכלי החיתוך, מתנהג אחרת תחת לחץ ודורש פרמטרים שונים לחלוטין במכונה. בחירה לא נכונה בשלב זה עלולה להוביל לכישלון המוצר, לחרוג מהתקציב או ליצור חלק כבד מדי הפוגע בביצועים. לכן, לפני שמתחילים לחתוך, חובה להבין לעומק את תכונות החומרים העומדים לרשותנו.

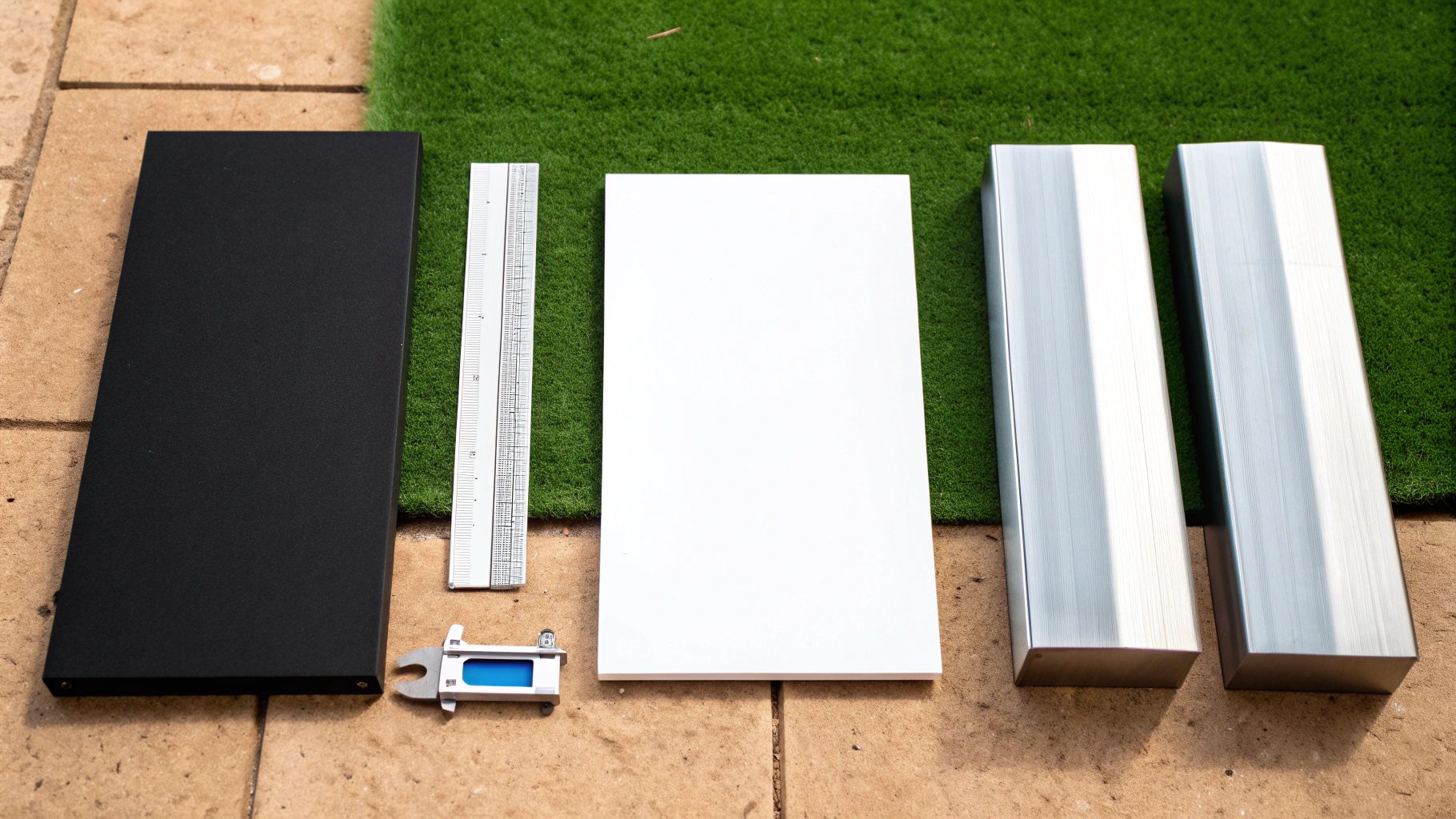

חומרי הגלם המובילים בתעשייה

עולם החומרים לעיבוד שבבי הוא רחב, אך ניתן לחלקו בגדול לשתי משפחות עיקריות: מתכות ופלסטיקים הנדסיים. לכל אחד מהם יתרונות וחסרונות המתאימים לצרכים שונים.

מתכות

מתכות הן הבחירה הקלאסית והנפוצה ביותר, ולא בכדי. הן מציעות חוזק, קשיחות ועמידות שקשה למצוא בחומרים אחרים.

• אלומיניום (סגסוגות 6061, 7075): האלומיניום הוא "סוס העבודה" של התעשייה. הסיבה העיקרית היא יחס החוזק-משקל הפנטסטי שלו. הוא קל לעיבוד, מוליך חום ביעילות ועמיד בפני קורוזיה. סגסוגת 6061 היא הבחירה הסטנדרטית לרוב היישומים, בעוד שסגסוגת 7075, המוכרת כ"אלומיניום תעופתי", חזקה משמעותית ומשמשת לרכיבים קריטיים שבהם כל גרם נחשב.

• פלדת אל-חלד (נירוסטה, סדרות 300 ו-400): כשנדרשת עמידות קיצונית בפני קורוזיה, חום או כימיקלים – נירוסטה היא הפתרון. היא חזקה וקשוחה, ולכן היא החומר המועדף לייצור שתלים רפואיים, ציוד לתעשיית המזון ורכיבים הפועלים בסביבות מאתגרות.

• טיטניום: זהו חומר אקזוטי המשלב חוזק של פלדה עם משקל נמוך בהרבה. הוא תואם ביולוגית (ביוקומפטבילי), מה שהופך אותו לאידיאלי לשתלים אורתופדיים, ויש לו עמידות פנומנלית לקורוזיה. החיסרון? הוא קשה מאוד לעיבוד, מה שמייקר את התהליך.

פלסטיקים הנדסיים

פלסטיקים הנדסיים הם כבר מזמן לא פשרה. הם מציעים אלטרנטיבה קלת משקל וחסכונית למתכות, עם תכונות מכניות מרשימות.

• דלרין (Acetal / POM): חומר בעל קשיחות גבוהה ומקדם חיכוך נמוך במיוחד. זה הופך אותו למושלם עבור גלגלי שיניים, מיסבים וחלקים נעים שאינם דורשים שימון תדיר.

• PEEK (Polyether Ether Ketone): מכונה "סופר-פלסטיק" בזכות תכונותיו הקיצוניות. הוא שומר על חוזקו המכני בטמפרטורות גבוהות, עמיד בפני כימיקלים אגרסיביים ומשמש ליישומים התובעניים ביותר בתעופה, ברפואה ובתעשייה הכבדה.

חשוב לזכור: הבחירה אינה רק לפי תכונות החומר, אלא גם לפי ה"עיבודִיוּת" שלו (Machinability). חומר כמו טיטניום שוחק את כלי החיתוך במהירות, מה שמאריך את זמן המכונה ומעלה את העלות. לעומתו, אלומיניום ודלרין נחשבים "חומרים ידידותיים" למכונה.

אז איך בוחרים את החומר הנכון לפרויקט שלכם?

כדי להגיע להחלטה הנכונה, שאלו את עצמכם כמה שאלות מפתח:

1. מהן הדרישות המכניות? האם החלק צריך לעמוד במאמצים גבוהים או בפגיעות? אם כן, פלדה או אלומיניום 7075 הם הכיוון.
2. באיזו סביבה החלק יעבוד? חשיפה ללחות, כימיקלים או טמפרטורות קיצוניות דורשת חומרים כמו נירוסטה או PEEK.
3. האם משקל הוא פקטור? בתעופה, רובוטיקה או רחפנים – כל גרם קובע. כאן אלומיניום, טיטניום ופלסטיקים הנדסיים הם המועמדים המובילים.
4. מה התקציב? חשוב לאזן בין דרישות הביצועים למגבלות התקציב. עלות חומר הגלם וזמן העיבוד הם שני המרכיבים העיקריים במחיר הסופי.

היופי בעיבוד שבבי CNC הוא הגמישות לעבוד עם מגוון עצום של חומרים. תעשיית העיבוד השבבי בישראל, שצמחה בצורה מרשימה בעשור האחרון, היא דוגמה מצוינת לכך. חברות מקומיות משתמשות בטכנולוגיה לעיבוד מתכות קלאסיות כמו פלדה, אלומיניום ונירוסטה, לצד עץ, פלסטיק ואפילו קרמיקה. אם תרצו להעמיק, תוכלו לקרוא עוד על השימוש בחומרים שונים בתעשייה הישראלית.

בסופו של דבר, התייעצות עם ספק עיבוד שבבי מנוסה היא הדרך הטובה ביותר לוודא שהחומר שתבחרו ישרת את מטרת המוצר באופן מושלם.

תפקיד ה-CNC בתעשיות המפתח של ישראל

טכנולוגיית עיבוד שבבי CNC היא הרבה יותר מסתם עוד תהליך ייצור מתקדם. למעשה, היא מהווה את עמוד השדרה של התעשיות החדשניות והקריטיות ביותר כאן בישראל. ממערכות ביטחוניות מתוחכמות השומרות עלינו ועד למכשור רפואי מציל חיים, היכולת לייצר רכיבים בדיוק של מיקרונים בודדים היא מה שמפריד בין מוצר טוב למוצר שמשנה את כללי המשחק.

במדינה כמו ישראל, שהחדשנות היא מנוע הצמיחה המרכזי שלה, עיבוד שבבי מדויק הוא לא מותרות – הוא הכרח. הוא מאפשר לחברות, מסטארט-אפים קטנים ועד לענקיות תעשייה, לתרגם רעיונות הנדסיים מורכבים לרכיבים פיזיים שאפשר לסמוך עליהם, כאלה שעומדים בסטנדרטים הגבוהים ביותר בעולם.

מהביטחון ועד הרפואה: ייצור ללא פשרות

כדי להבין עד כמה ה-CNC חיוני, בואו נצלול לכמה דוגמאות מהשטח, מהתעשייה הישראלית עצמה. כל דוגמה כזו מראה איך דיוק, יכולת חזרה ואמינות הם המפתחות להצלחה.

1. התעשייה הביטחונית והתעופתית

כאן, פשוט אין מקום לטעויות. רכיב קטן במנוע סילון או במערכת מכ"ם חייב לעבוד בצורה מושלמת, כל פעם מחדש, גם בתנאים הקשים ביותר. טכנולוגיית כרסום ב-5 צירים מאפשרת לייצר, למשל, להבי טורבינה עם גיאומטריה אווירודינמית סופר-מורכבת, בסטיית דיוק (טולרנס) של אלפיות המילימטר. כל סטייה, קטנה ככל שתהיה, עלולה לפגוע ביעילות המנוע או חלילה לגרום לכשל קטסטרופלי.

באותו אופן, גופים של מערכות אלקטרו-אופטיות ורכיבים למערכות הגנה מתקדמות דורשים דיוק אבסולוטי כדי להבטיח שיספקו את הביצועים המצופים מהם בזמן אמת.

2. התעשייה הרפואית

בעולם הרפואה, עיבוד CNC מציל חיים – פשוטו כמשמעו. שתלים אורתופדיים, כמו מפרקי ירך או ברך, מיוצרים מטיטניום בתהליך CNC המבטיח התאמה אנטומית מושלמת למטופל. בנוסף, מכשור כירורגי זעיר-פולשני דורש רכיבים כל כך קטנים ומדויקים שאף שיטת ייצור אחרת פשוט לא יכולה לספק את הסחורה.

החשיבות העליונה של תקינה והסמכות

כשמדובר ביישומים כל כך קריטיים, איכות אינה רק המלצה, היא דרישה מחייבת. כאן נכנסים לתמונה תקנים בינלאומיים מחמירים, המהווים תו תקן לאמינות, בטיחות ועקיבות של תהליך הייצור.

• AS9100D: זהו "תקן הזהב" של תעשיות התעופה, החלל והביטחון. הוא לוקח את דרישות האיכות של ISO 9001 ומוסיף עליהן דגשים קריטיים כמו בטיחות המוצר, ניהול סיכונים ועקיבות מלאה של כל חומר גלם וכל שלב בתהליך. ספק המחזיק בהסמכת AS9100D מוכיח שהוא עומד ברף הגבוה ביותר בתחום.
• ISO 13485: זוהי המקבילה של התעשייה הרפואית. התקן מתמקד בניהול איכות שתוכנן במיוחד לייצור אביזרים ומכשירים רפואיים (אמ"ר). הוא מבטיח שכל שלב, מבחירת חומר הגלם ועד האריזה, מתבצע בסביבה מבוקרת ומתועדת כדי למנוע כל סיכון למטופל.

קבלת הסמכה לתקנים אלה אינה עניין של מה בכך. זה דורש השקעה עצומה במערכות בקרת איכות, הכשרת עובדים ותיעוד פדנטי. עבורך כלקוח, הסמכה כזו היא בעצם תעודת ביטוח – היא מעידה על כך שהספק שלך מבין את גודל האחריות ופועל לפי הסטנדרטים המחמירים ביותר.

אלקטרוניקה ואלקטרו-מכאניקה

גם בעולם האלקטרוניקה, הדיוק של CNC משחק תפקיד מרכזי. מארזי אלומיניום למערכות אלקטרוניות רגישות חייבים להיות מעובדים בדיוק רב כדי להבטיח פיזור חום יעיל, הגנה מהפרעות אלקטרומגנטיות (EMI/RFI) והתאמה מושלמת לרכיבים שבפנים. כל חור להברגה, פתח למחבר או כיס פנימי חייב להיות ממוקם בדיוק של עשיריות המילימטר.

טכנולוגיית עיבוד שבבי CNC החלה להתפתח בישראל כבר בשנות ה-50 וה-60 והפכה מאז לחלק בלתי נפרד מה-DNA התעשייתי שלנו. כיום, חברות ישראליות רבות בתחום המתכת והפלסטיק נשענות על טכנולוגיה זו לייצור במגוון תחומים, מתעשיית ההגנה ועד לייצור חלקים למכשור יומיומי. קביעת תקני ISO ייעודיים לתחום היא עדות לבגרות התעשייה ולמחויבותה לאיכות. אפשר לקרוא עוד על התפתחות העיבוד השבבי בישראל ממש כאן.

בסופו של דבר, מהתעופה ועד הרפואה, טכנולוגיית ה-CNC היא הגשר בין תכנון הנדסי שאפתני לבין מוצר מוגמר שעובד בשטח, באופן אמין ובטוח. היא הכוח השקט המאפשר לתעשייה הישראלית להמשיך ולהוביל בקנה מידה עולמי.

תכנון חכם לייצור (DFM) והשפעתו על העלות

בעולם של עיבוד שבבי CNC, רוב העלות והיעילות של הייצור לא נקבעות ליד המכונה, אלא דווקא על שולחן השרטוט הדיגיטלי. ההחלטות המשמעותיות ביותר מתקבלות הרבה לפני שכלי החיתוך הראשון נוגע בחומר הגלם. כאן בדיוק נכנסת לתמונה מתודולוגיית DFM (Design for Manufacturability), או "תכנון לייצוריות". זוהי גישה הנדסית המתמקדת בתכנון חלקים שיהיו לא רק פונקציונליים, אלא גם פשוטים, מהירים וחסכוניים לייצור במכונת ה-CNC.

ההיגיון מאחורי DFM הוא פשוט: כל בחירה תכנונית, קטנה ככל שתהיה, גוררת אחריה השלכות ישירות על זמן העיבוד, סוג הכלים הנדרשים, מורכבות הקיבוע (Setup) ובסופו של דבר – על תג המחיר הסופי. תכנון המנותק ממגבלות הייצור יוביל כמעט תמיד לחלקים יקרים, מסורבלים לייצור סדרתי ועם פוטנציאל גבוה יותר לתקלות.

כללי אצבע לתכנון DFM שמורידים עלויות

כדי להפוך את התיאוריה למעשה, מהנדסים ומפתחים מנוסים מסתמכים על כמה עקרונות בסיסיים. יישום נכון שלהם יכול לחסוך עשרות אחוזים בעלות הייצור, מבלי לפגוע באיכות או בתפקוד של החלק.

• הימנעו מדפנות דקות מדי: דפנות דקות הן מתכון בטוח לבעיות. הן נוטות לרטוט (Vibrations) בזמן העיבוד, מה שמקשה על השגת דיוק ופוגע בגימור פני השטח. כלל אצבע טוב הוא לשמור על עובי דופן מינימלי של 0.8 מ"מ למתכות ו-1.5 מ"מ לחומרי פלסטיק.

• תמיד הוסיפו רדיוסים לפינות פנימיות: פינות פנימיות חדות (זווית 90 מעלות) הן האויב של הכרסום. כלי החיתוך הוא עגול מטבעו, ולכן הוא אינו יכול לייצר פינה חדה לחלוטין. הניסיון לעשות זאת מצריך שימוש בכלים זעירים, עבודה במהירויות נמוכות ומעברים חוזרים – כל אלה מייקרים דרמטית את זמן העיבוד. תמיד הוסיפו רדיוס לפינה, וככל שהוא יהיה גדול יותר, כך הייצור יהיה מהיר וזול יותר.

• הגדירו טולרנסים (אפיצויות) בחכמה: לא כל מידה בחלק צריכה להיות מדויקת ברמה של מיקרונים. למעשה, הידוק טולרנסים ללא צורך פונקציונלי אמיתי הוא אחד הגורמים השקטים והיקרים ביותר בייצור. כל רמת דיוק נוספת דורשת יותר זמן מכונה, כלים מיוחדים ובקרת איכות קפדנית יותר. הגדירו טולרנסים הדוקים רק איפה שזה באמת קריטי – למשל, בנקודות חיבור, חורים למיסבים או משטחי התאמה.

איך החלטות קטנות יוצרות השפעה גדולה

ניקח דוגמה פשוטה כדי להמחיש את העוצמה של DFM: תכנון של "כיס" (Pocket) פנימי בתוך מארז אלומיניום. מהנדס שאינו חושב במונחי ייצור עלול לתכנן כיס עמוק מאוד, עם פינות חדות לחלוטין ודפנות דקיקות.

התוצאה במפעל? המפעיל יצטרך להשתמש בכלי חיתוך ארוך ודק, עם סיכון גבוה להישבר. המכונה תעבוד לאט כדי לא לעוות את הדפנות הרועדות, וייתכן שאף יידרש תהליך משלים ויקר כמו EDM (עיבוד אלקטרו-כימי) רק כדי "לנקות" את הפינות. כל הפעולות האלה מתורגמות ישירות לשעות מכונה יקרות.

לעומת זאת, מהנדס המיישם DFM יתכנן את אותו הכיס עם רדיוסים נדיבים בפינות, ישמור על יחס הגיוני בין עומק לקוטר, וישאיר מספיק "בשר" בדפנות. שינויים קטנים אלה יאפשרו למפעיל להשתמש בכלי חיתוך סטנדרטי וחזק, להסיר חומר במהירות גבוהה ולהשלים את העבודה בחצי מהזמן, אם לא פחות.

הטבלה הבאה מדגימה כיצד בחירות תכנון ספציפיות משפיעות על מורכבות הייצור, זמן המכונה, והעלות הכוללת.

השפעת החלטות תכנון (DFM) על עלות וזמן הייצור

כפי שניתן לראות, שינויים קטנים לכאורה בשרטוט מובילים להבדלים דרמטיים בעלות ובקושי הייצור.

בסופו של דבר, DFM הוא לא רק אוסף של כללים טכניים; זוהי תפיסת עולם שיתופית. שיחה קצרה עם ספק עיבוד שבבי CNC מנוסה כבר בשלב התכנון יכולה לחשוף הזדמנויות אדירות לחיסכון, לפשט את תהליך הייצור ולהבטיח שהמוצר שלכם יגיע לשוק מהר יותר ובעלות תחרותית הרבה יותר.

מהרעיון לייצור המוני: המדריך המלא לבחירת ספק CNC

הדרך מרעיון הנדסי נועז למוצר פיזי שמחזיקים ביד היא מסע מורכב. זהו תהליך מובנה הדורש תכנון קפדני, דיוק בלתי מתפשר וחשוב מכל – שותף ייצור שאפשר לסמוך עליו. המסע מתחיל הרבה לפני שמכונת ה-CNC מתחילה לפעול, וכל שלב בו קריטי להצלחה הסופית.

הכל נולד במודל תלת-ממדי, מעין שרטוט דיגיטלי שנוצר בתוכנת CAD (Computer-Aided Design). המודל הזה הוא התנ"ך של החלק, המגדיר כל מידה, קימור וזווית. אחרי שהתכנון מקבל אור ירוק, מהנדסי ייצור לוקחים את מודל ה-CAD ומתרגמים אותו לשפת פקודות שהמכונה מבינה – תהליך שנקרא CAM (Computer-Aided Manufacturing).

משולחן השרטוט אל פס הייצור

כשהתכנות מוכן, מגיע השלב המרגש באמת: ייצור אב-טיפוס (Prototype). זהו המפגש הראשון של הרעיון עם המציאות הפיזית. המטרה כאן היא לבדוק את התכנון בעולם האמיתי. האם החלק מתאים להרכבה? האם הוא עומד בעומסים הנדרשים? האם הוא מבצע את הפונקציה שלו כראוי?

שלב זה חיוני כדי לאתר טעויות תכנון מוקדם, לפני שמשקיעים הון בייצור סדרתי. כמעט תמיד, תהליך הפיתוח דורש כמה סבבים של שיפורים, כשכל לקח מהאב-טיפוס מוביל לתיקון במודל ה-CAD. רק כשהאב-טיפוס הסופי עומד במאה אחוז מהדרישות, ניתן "להקפיא" את התכנון ולהתכונן לייצור המוני. לאורך כל הדרך, בקרת איכות קפדנית, לרוב באמצעות מכונות מדידה ממוחשבות (CMM), מוודאת שכל חלק שיוצא מהמכונה זהה לחלוטין לשרטוט.

בחירת שותף ייצור היא החלטה אסטרטגית, לא רק לוגיסטית. ספק מעולה אינו רק "קבלן משנה". הוא שותף פעיל בתהליך, המביא איתו ניסיון עשיר, ידע הנדסי ויכולת למצוא פתרונות יצירתיים כאשר צצות בעיות.

איך לבחור את ספק העיבוד השבבי הנכון עבורך

למצוא את הספק המושלם זה כמו למצוא מחט בערימת שחת, אך כמה שאלות מפתח יכולות לכוון אתכם נכון:

• ציוד ויכולות: "אילו מכונות יש לכם? האם אתם עובדים עם כרסום וחריטה ב-4 או 5 צירים? מה רמת הדיוק שאתם יכולים להבטיח?"
• ניסיון בחומרים: "האם יש לכם ניסיון עם החומר הספציפי שאני צריך? למשל, עיבדתם בעבר טיטניום, פלדות כלים או פלסטיקה הנדסית כמו PEEK?"
• בקרת איכות: "איך אתם מבצעים בקרת איכות? האם יש לכם מכונת CMM? האם אקבל דוח מדידה מלא לכל חלק?"
• הסמכות ותקינה: "האם אתם מוסמכים לתקנים קריטיים לתעשייה שלי, כמו AS9100D לתעופה או ISO 13485 למכשור רפואי?"

בשלב זה, חשוב לא להזניח את הפן המשפטי. ליווי מקצועי בתהליך של עריכת הסכמים מסחריים יגן על הקניין הרוחני שלכם ויבטיח שהאינטרסים שלכם שמורים היטב לאורך כל הדרך. בסופו של דבר, שותפות חזקה, המבוססת על אמון, תקשורת פתוחה וכימיה טובה, היא המנוע שהופך רעיון מבריק למוצר מנצח.

שאלות נפוצות (ותשובות לעניין) על עיבוד שבבי

כדי לסגור את כל הפינות, קיבצנו כאן כמה מהשאלות הנפוצות ביותר שאנו שומעים מלקוחות לגבי עיבוד שבבי CNC. המטרה היא לתת לכם תשובות מהירות וברורות בגובה העיניים, שיעזרו לכם להבין את התחום קצת יותר לעומק.

מה בעצם ההבדל בין עיבוד שבבי להדפסת תלת־ממד?

זו שאלה מצוינת, והתשובה טמונה בגישה ההפוכה לחלוטין של שתי הטכנולוגיות.

תחשבו על הדפסת תלת־ממד כמו בנייה בלגו – היא טכנולוגיה של "הוספה" (Additive Manufacturing). היא לוקחת חומר גלם (כמו פלסטיק או אבקת מתכת) ובונה את החלק שכבה אחר שכבה, מאפס.

עיבוד שבבי CNC, לעומת זאת, עובד בדיוק הפוך. הוא מתחיל מבלוק מוצק של חומר גלם – נגיד, גוש אלומיניום – ומסיר ממנו חומר בעזרת כלי חיתוך מדויקים, ממש כמו פסל שמפסל בשיש. לכן קוראים לזה "ייצור חיסורי" (Subtractive Manufacturing).

אז מתי לבחור במה? הדפסה מעולה לאבות־טיפוס מהירים ולחלקים עם צורות מורכבות מאוד שקשה לייצר אחרת. אבל כשצריך חוזק מכני אמיתי, דיוק גבוה, וגימור מעולה במגוון רחב של חומרים (במיוחד מתכות), עיבוד שבבי הוא הפתרון.

מה זה "טולרנסים" וכמה מדויק זה באמת?

טולרנס (בעברית: אפיצות) הוא למעשה מרווח הטעות המותר מהמידה המדויקת שרשומה בשרטוט. אף תהליך ייצור אינו מושלם ב-100%, והטולרנס מגדיר כמה סטייה קטנה מהמידה המקורית עדיין נחשבת תקינה.

בתעשייה, טולרנס סטנדרטי למדי נע סביב ±0.1 מ"מ. זה מספיק טוב להמון יישומים. אבל כשהחלקים צריכים להתחבר אחד לשני בצורה מושלמת, כמו במנגנון מכני עדין, אפשר להגיע לרמות דיוק מדהימות של ±0.025 מ"מ ואף פחות.

טיפ של מקצוענים: אל "תחנקו" את השרטוט עם טולרנסים הדוקים מדי אם אין צורך אמיתי. כל טולרנס הדוק יותר דורש יותר זמן מכונה, כלים מיוחדים ובקרת איכות קפדנית יותר – וכל אלה מתורגמים ישירות לעלות גבוהה יותר. תכנון חכם (DFM) אומר להגדיר את הטולרנס הרחב ביותר שעדיין מאפשר לחלק לתפקד כראוי.

האם CNC מתאים רק לסדרות ייצור גדולות?

ממש לא, וזה אחד היתרונות הגדולים של טכנולוגיה זו. עיבוד שבבי CNC הוא גמיש להפליא. הוא יכול להיות סופר־יעיל וכלכלי לייצור של אב־טיפוס בודד, לסדרת פיילוט קטנה של 20 יחידות, או לייצור המוני של אלפי חלקים.

היכולת לתכנת את המכונה במהירות ולעבור בין פרויקטים שונים הופכת אותה לכלי המושלם עבור כמעט כל היקף ייצור.

תוך כמה זמן החלקים שלי יהיו מוכנים?

זמן האספקה אינו מספר קבוע, והוא תלוי בכמה משתנים עיקריים:

• מורכבות החלק: ככל שהגיאומטריה מסובכת יותר, כך זמן העיבוד ארוך יותר.
• חומר הגלם: יש הבדל עצום בין עיבוד אלומיניום רך לעיבוד טיטניום או פלדות קשות. חומרים קשים דורשים יותר זמן מכונה.
• כמות היחידות: באופן טבעי, סדרה של 500 חלקים תיקח יותר זמן מסדרה של 5, אם כי העלות ליחידה תרד משמעותית.
• תהליכי גימור: אם נדרש לאחר העיבוד גם ציפוי אנודייז, צבע בתנור או טיפול תרמי, זה יוסיף עוד ימים לתהליך.

בגדול, אבות־טיפוס פשוטים יכולים להיות מוכנים תוך ימים בודדים. סדרות ייצור מורכבות יותר, כולל גימורים ובקרת איכות, יכולות לקחת כמה שבועות.
