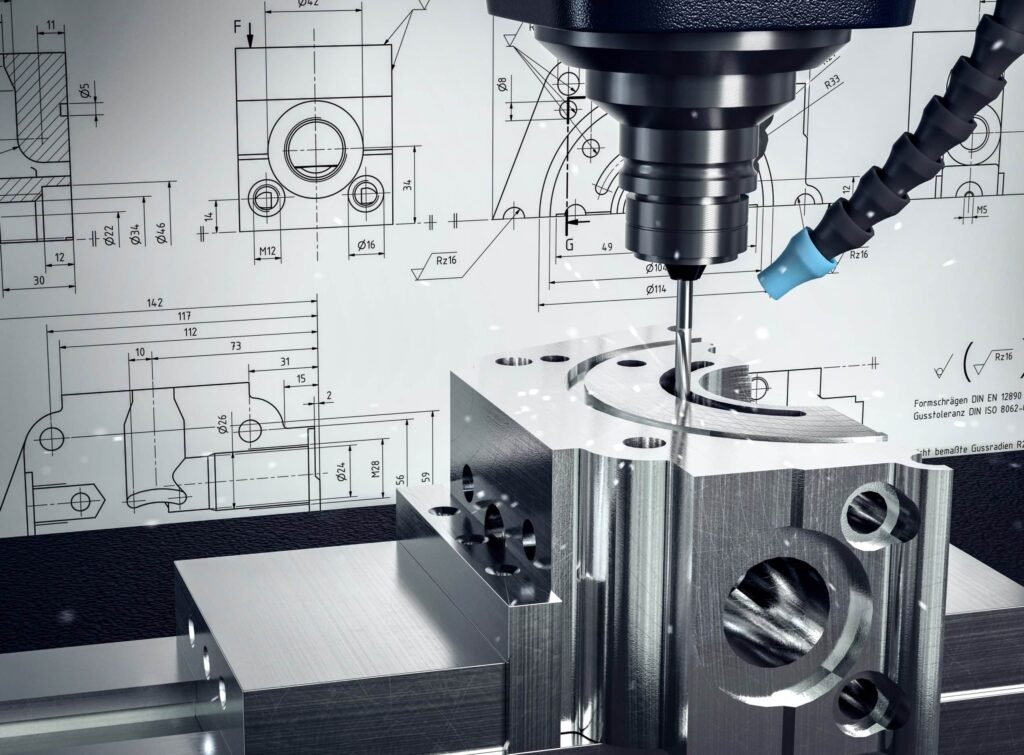

כמה עולה עיבוד שבבי? מדריך לתמחור חלקים שיחסוך לך כסף

כמה עולה עיבוד שבבי? מדריך לתמחור חלקים שיחסוך לך כסף

רבים רוצים לדעת מהי עלות עיבוד שבבי וכיצד אפשר לחשב אותה בצורה נכונה. במדריך זה נסביר מהם הגורמים שמשפיעים על המחיר, ניתן דוגמאות, ונראה כיצד אפשר לחסוך כסף בתהליך הייצור.

מה משפיע על עלות עיבוד שבבי?

עלות עיבוד שבבי נקבעת לפי כמה גורמים עיקריים:

* חומרי גלם: פלדה, אלומיניום וטיטניום עולים מחירים שונים.

* דרישות הלקוח: דרישה לדיוק גבוה מעלה את המחיר.

* כמות החלקים: ייצור סדרתי עולה פחות מהזמנה חד־פעמית.

* מורכבות גיאומטרית: חלקים פשוטים עולים פחות מחלקים מורכבים.

בנוסף, בחירת ספק מנוסה משפיעה מאוד על המחיר הסופי.

בחירת טכנולוגיה וציוד CNC

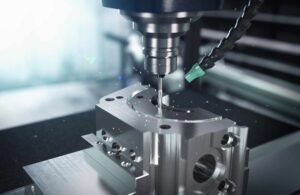

מכונות CNC מתקדמות מקצרות את זמני הייצור ושומרות על דיוק גבוה.

בנוסף, הן מפחיתות טעויות ומוזילות את המחיר ליחידה כאשר מייצרים סדרות גדולות.

השוואה להדפסה תלת־ממדית

לקוחות רבים מתלבטים האם לבחור בהדפסה תלת־ממדית.

מצד אחד, ההדפסה מתאימה במיוחד לייצור מהיר של אבי־טיפוס.

מצד שני, עיבוד שבבי נותן דיוק גבוה יותר ותוצאה עמידה לאורך זמן.

לכן, כאשר נדרש חוזק מכני או ייצור סדרתי – עיבוד שבבי הוא הבחירה הנכונה.

איך לחסוך בעלות עיבוד שבבי?

יש כמה דרכים פשוטות שיעזרו לך להוזיל עלויות:

* תכנון נכון: הכינו שרטוטים מלאים וברורים לפני תחילת העבודה.

* שילוב חלקים: שלבו כמה רכיבים שונים בהזמנה אחת.

* בחירת חומרים: העדיפו חומרים זמינים וזולים יחסית על פני חומרים נדירים.

* עבודה עם ספק אחד: ספק שמספק גם עיבוד וגם הרכבות חוסך זמן וכסף.

בנוסף, השוואת הצעות מחיר בין מספר ספקים תעזור לך לבחור את הפתרון המשתלם ביותר.

ממה מורכבת עלות עיבוד שבבי בפועל

הצעת מחיר לחלק מעובד נבנית מכמה רכיבים נפרדים. כשמבינים את משקלו של כל רכיב, קל יותר לזהות היכן אפשר לחסוך ואיפה כל חיסכון יפגע באיכות. אלה הרכיבים שאנחנו מחשבים בכל הצעה:

• הכנה ותכנות: כתיבת תוכנית CAM, תכנון סדר הפעולות, הכנת התקני תפיסה, כיול כלים ובדיקת חלק ראשון. זו עלות קבועה שמשולמת פעם אחת לכל סדרה, בין אם מייצרים חלק אחד ובין אם מאה.
• זמן מחזור: הזמן שבו המכונה מסירה חומר בפועל, כולל החלפות כלים והיפוכי חלק בין תפיסות. כאן נכנסים שעת מכונה, מורכבות המסלולים וכמות החומר שיש להסיר.
• חומר גלם: מחיר המוט או הפלטה, בתוספת עודף החומר שנדרש לתפיסה ולניקוי פנים. חלק שמעובד מבלוק גדול, שרוב נפחו הופך לשבבים, משלם גם על החומר שנזרק.
• גימור ותהליכים משלימים: הסרת גרדים, ליטוש, טיפול תרמי, אנודייז, ציפויים וסימון. חלק מהתהליכים מבוצעים אצל ספקי משנה ומוסיפים גם זמן אספקה.
• בקרה ותיעוד: מדידה במכונת CMM, דוח FAI לפי AS9102 כשהלקוח דורש, ותעודת התאמה (CoC) שמצורפת למשלוח. בחלקים לתעופה וחלל ולמכשור רפואי זה רכיב משמעותי, ולא כדאי לוותר עליו.

המשקל היחסי של הרכיבים משתנה מחלק לחלק. באב-טיפוס מורכב ההכנה והתכנות הם לרוב החלק הגדול של המחיר. בסדרה של חלקים פשוטים מאלומיניום זמן המחזור והחומר מובילים. בחלק מטיטניום עם דרישות תיעוד מלאות החומר, זמן העיבוד והבקרה מתחלקים באופן מאוזן יותר. לכן כשמשווים שתי הצעות מחיר, כדאי לבקש פירוט ולא להשוות רק את השורה התחתונה.

איך הכמות משנה את המחיר ליחידה

ההבדל הגדול בין אב-טיפוס לסדרה נובע מהעלות הקבועה. כשמזמינים חלק בודד, כל שעות התכנות וההכנה נופלות עליו. בעשר יחידות אותה עלות מתחלקת בעשר, והמחיר ליחידה יורד בחדות. במאה יחידות משתלם כבר להשקיע בהתקן תפיסה ייעודי ובאופטימיזציה של מסלולי הכלים, כי כל שנייה שנחסכת בזמן המחזור מוכפלת במאה. באלף יחידות העקומה משתטחת: עלות ההכנה כמעט זניחה, והמחיר נקבע בעיקר לפי זמן המחזור והחומר.

המשמעות המעשית: אם ידוע שתצטרכו כמה עשרות חלקים במהלך השנה, הזמנה אחת עם אספקות מתוזמנות תהיה זולה יותר מכמה הזמנות קטנות נפרדות. בשלב הפיתוח, לעומת זאת, אין טעם להזמין כמות גדולה לפני שהתכן התייצב. בשלב זה מתאים יותר ייצור אבי-טיפוס בכמות קטנה, ורק אחרי אישור התכן לעבור לסדרה.

טולרנסים: היכן הדיוק עולה כסף

טולרנס של ±0.1 מ"מ מושג בעיבוד רגיל, במעבר גמר אחד ובבדיקה מדגמית. כשהדרישה יורדת ל-±0.01 מ"מ, התהליך משתנה: נדרשים מעברי גמר איטיים יותר, בקרת טמפרטורה של החלק והמכונה, החלפת כלים תכופה יותר ומדידה של כל חלק במכונת CMM. כל אלה מוסיפים זמן, ולכן טולרנס הדוק על מידה שאינה פונקציונלית הוא אחד המקורות הנפוצים לייקור מיותר.

טולרנס הדוק מוצדק במקומות שבהם יש לו תפקיד: מושבי מסבים, קדחי מיקום לפינים, משטחי אטימה, ממשקי הרכבה בין חלקים ומידות שמשפיעות על יישור אופטי. שאר המידות יכולות בדרך כלל להישאר בטולרנס כללי לפי ISO 2768. הכלל שאנחנו ממליצים עליו למהנדסי תכן: לסמן טולרנס מיוחד רק על מידה שאפשר להסביר למה היא צריכה אותו.

לשם השוואה, בכרסום 5 צירים סימולטני אנחנו עובדים ברמת דיוק של ±0.01 מ"מ, ובמחרטות CNC עם כלים מסתובבים, עד קוטר 300 מ"מ, ברמה של ±0.005 מ"מ. היכולת קיימת, אבל אין סיבה לשלם עליה במידה שלא צריכה אותה.

אותו היגיון חל על דרישות חספוס. Ra 3.2 מתקבל ישירות מהכרסום, בעוד Ra 0.4 מחייב מעברים איטיים או ליטוש. דרישת חספוס כללית נמוכה על כל החלק מעלה את העלות גם כשרק שניים או שלושה משטחים באמת זקוקים לה.

תכנון לייצור: שינויים בשרטוט שמוזילים את החלק

רוב החיסכון נקבע עוד לפני שהחלק מגיע לרצפת הייצור. אלה ההתאמות שאנחנו מציעים הכי הרבה בשלב סקירת השרטוט:

• רדיוס בפינות פנימיות: כרסום משאיר תמיד רדיוס בגודל הכלי. פינה פנימית חדה מחייבת כלי זעיר או תהליך נוסף. רדיוס גדול מעט מרדיוס הכרסום המתאים לעומק הכיס מאפשר עבודה בכלי יציב ומהיר יותר.
• עובי דופן: דפנות דקות רוטטות בזמן החיתוך ומאלצות להאט את הקצב. במתכות עדיף לשמור על עובי של כמילימטר ומעלה, ובפלסטיקים על עובי גדול יותר.
• עומק קדחים וכיסים: קדח שעומקו עולה על פי ארבעה עד שישה מקוטרו דורש קידוח בשלבים ולעיתים כלים מיוחדים. כיס עמוק וצר מחייב כלי ארוך, שעובד לאט יותר ובדיוק נמוך יותר.
• הברגות סטנדרטיות: מידות הברגה מטריות נפוצות (M3 עד M12) מבוצעות בכלים שנמצאים תמיד על המכונה. הברגה חריגה או עומק הברגה מופרז מוסיפים כלי וזמן. בדרך כלל עומק של פעם וחצי הקוטר מספיק לחוזק.
• מאפיינים שמחייבים 5 צירים: משטחים משופעים, קדחים בזוויות לא סטנדרטיות וחתכים תחתיים דורשים עיבוד רב-צירי. כשזו דרישה פונקציונלית, עיבוד בתפיסה אחת במכונת 5 צירים חוסך דווקא זמן ושומר על דיוק בין המאפיינים. כשהזווית נבחרה מטעמי נוחות בתכנון, יישור שלה לאחד הצירים מאפשר עיבוד ב-3 או 4 צירים בעלות נמוכה יותר.
• מספר תפיסות: כל היפוך של החלק הוא הכנה נוספת ומקור אפשרי לסטייה. תכנון שמרכז את המאפיינים הקריטיים בצד אחד מקצר את התהליך.

בחירת חומר והשפעתו על המחיר

לחומר יש השפעה כפולה: מחיר חומר הגלם עצמו, ומהירות העיבוד שהוא מאפשר. חומר זול שקשה לעבד עלול לצאת יקר יותר בסופו של דבר.

• אלומיניום 6061: זמין, קל לעיבוד ומתאים לאנודייז. ברוב המקרים זו נקודת הייחוס הזולה ביותר.
• אלומיניום 7075: חזק משמעותית, יקר יותר כחומר גלם אך עדיין מתעבד מהר. נפוץ בחלקי מבנה בתעופה וחלל.
• פלדת אל-חלד (303, 304, 316, 17-4PH): מחיר חומר גבוה יותר ועיבוד איטי בהרבה מאלומיניום. 303 מתעבדת בקלות יחסית, 316 ו-17-4PH דורשות קצב נמוך ובלאי כלים גבוה יותר.
• טיטניום: חומר גלם יקר, מוליכות חום נמוכה ועיבוד איטי ביותר. מוצדק כשנדרשים יחס חוזק למשקל, עמידות בקורוזיה או התאמה ביולוגית, כמו בשתלים ובמכשור רפואי.
• פלסטיקים הנדסיים (POM, PEEK, ULTEM, PTFE): POM זול ומתעבד מהר. PEEK ו-ULTEM יקרים כחומר גלם, ובכל הפלסטיקים יש לקחת בחשבון התפשטות תרמית ועיוות שמקשים על טולרנסים הדוקים.

השוואה מפורטת יותר של תכונות ושימושים נמצאת בעמוד חומרים לעיבוד CNC.

תהליכים משלימים: השפעה על זמן ועל מחיר

חלק שיוצא מהמכונה הוא לא תמיד חלק גמור. התהליכים המשלימים הנפוצים:

• טיפול תרמי: הקשיה, הרפיה או שחרור מאמצים. כשהטיפול מבוצע אחרי העיבוד, ייתכן שיידרש מעבר גמר נוסף בגלל עיוות.
• אנודייז וציפויים: אנודייז רגיל או קשה לאלומיניום, פסיבציה לנירוסטה, ניקל כימי או ציפויים אחרים. צריך להביא בחשבון את עובי הציפוי במידות קריטיות ולסמן בשרטוט אזורים שיש למסך.
• צביעה: צבע תעשייתי או אבקה, לפי דרישות הלקוח. מיסוך של הברגות ומשטחי מגע מוסיף עבודה ידנית.
• הדפסת משי וסימון: מספרי חלק, סימוני פאנל או לוגו. סימון בחריטה במכונה עצמה הוא לפעמים חלופה זולה ועמידה יותר.

כל תהליך כזה מוסיף בדרך כלל כמה ימי עבודה ללוח הזמנים, ובחלקים שעוברים שניים או שלושה תהליכים ההשפעה מצטברת. כשמגדירים תאריך אספקה, כדאי לקחת זאת בחשבון מראש ולא לגלות זאת בשלב ההזמנה.

מה לשלוח כדי לקבל הצעת מחיר מדויקת

הצעת מחיר טובה כמו המידע שהיא מבוססת עליו. כשחסר פרט, הספק נאלץ להניח הנחות שמרניות, והמחיר עולה. כדי לקבל הצעה מדויקת בפעם הראשונה, צרפו:

• קובץ תלת-ממדי בפורמט STEP.
• שרטוט PDF עם טולרנסים, דרישות גאומטריות (GD&T) ודרישות חספוס.
• חומר מדויק, כולל סגסוגת ומצב טיפול תרמי.
• כמות להזמנה הנוכחית, ואם אפשר גם צפי שנתי.
• גימור וציפוי נדרשים.
• דרישות תיעוד: FAI, תעודות חומר, CoC.
• תאריך אספקה נדרש.

כשכל המידע הזה מגיע יחד, אנחנו מחזירים הצעת מחיר בדרך כלל תוך 24 שעות.

שאלות נפוצות על עלות עיבוד שבבי

למה אב-טיפוס בודד יקר כל כך ביחס לחלק בסדרה?

כי עלות התכנות, ההכנה ובדיקת החלק הראשון נופלת כולה על יחידה אחת. בסדרה אותה עלות מתחלקת בין כל החלקים.

האם הזמנה חוזרת של אותו חלק זולה יותר?

בדרך כלל כן. התוכנית, התקני התפיסה ותהליך הבדיקה כבר קיימים, ולכן עלות ההכנה בהזמנה החוזרת נמוכה יותר, בתנאי שלא חל שינוי בגרסת השרטוט.

האם דוח FAI מייקר את החלק?

דוח FAI לפי AS9102 כרוך במדידה מלאה של כל המידות בשרטוט ובתיעוד מסודר, ולכן הוא מוסיף עלות להזמנה הראשונה. בהזמנות חוזרות ללא שינוי תכן הוא בדרך כלל לא נדרש שוב.

אפשר להוזיל חלק קיים בלי לשנות את התפקוד שלו?

לעיתים קרובות כן. סקירת שרטוט משותפת עם הספק מגלה בדרך כלל טולרנסים שאפשר לפתוח, רדיוסים שאפשר להגדיל או מאפיינים שאפשר לפשט, בלי לפגוע בהרכבה או בביצועים.

סיכום

עלות עיבוד שבבי תלויה בסוג החומר, ברמת הדיוק, בכמות החלקים ובמורכבות הצורה.

עם זאת, תכנון מוקדם ושיתוף פעולה עם ספק אמין מאפשרים להפחית עלויות ולשמור על איכות גבוהה.

כך תוכל לייצר חלקים מדויקים, לעמוד בלוחות זמנים ולחסוך כסף.

ברודי תעשיות מתכת אנחנו בודקים כל שרטוט גם מבחינת עלות, ומציעים שינויים שמוזילים את החלק בלי לפגוע בתפקוד. שלחו קובץ STEP ושרטוט, ובדרך כלל תקבלו הצעת מחיר תוך 24 שעות.
