מהי חריטת CNC: עיבוד שבבי מדויק בתעשייה

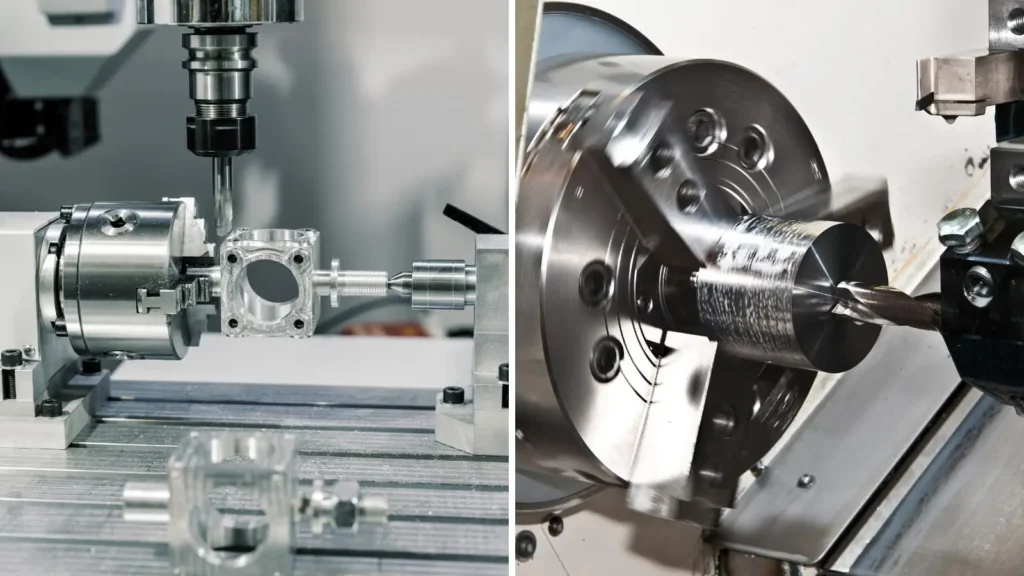

מהי חריטת CNC? זו שיטת עיבוד שבבי שבה החלק מסתובב במהירות גבוהה וכלי החיתוך נע לאורכו ומסיר ממנו חומר. זה בדיוק ההפך מכרסום, שבו החלק מקובע והכלי הוא שמסתובב. ההבדל הפשוט הזה קובע איזו גאומטריה כל שיטה יודעת לייצר, ולכן גם לאיזו מכונה עובר השרטוט שלכם.

מהי חריטת CNC: העיקרון — מי מסתובב

במחרטה, החלק מוחזק בתפסנית (צ'אק) ומסתובב סביב צירו. הכלי נע בשני צירים לפחות: לאורך החלק ובניצב אליו. כך נוצרים משטחים גליליים, חרוטיים, חריצים, הברגות וקדחים קונצנטריים — הכול סביב אותו ציר סיבוב.

המשמעות המעשית: כל חלק סימטרי סביב ציר — גל, פין, בורג מיוחד, שרוול, פיטינג, אום, תותב — יוצר מהר יותר, זול יותר ומדויק יותר בחריטה מאשר בכרסום. השוואה מלאה בין השיטות: ההבדל בין כרסום לחריטה CNC.

הפעולות הבסיסיות בחריטה

מחרטה מכרסמת: כשחריטה וכרסום קורים באותו קיבוע

מחרטה מכרסמת (Mill-Turn) היא מחרטה עם כלי חי — כלי שמסתובב בעצמו, בנוסף לסיבוב החלק. היא מאפשרת לבצע קידוח רדיאלי, הברגה בצד, מישורי מפתח ופעולות כרסום על אותו חלק סיבובי, בלי לפרק אותו ולהעביר למכונה אחרת.

זו לא נוחות בלבד. כל העברה בין מכונות מחייבת קיבוע מחדש, וכל קיבוע הוא מקור עצמאי לסטייה. חלק שמיוצר בקיבוע אחד יוצא עקבי יותר לאורך הסדרה, מהר יותר, ועם פחות נקודות כשל בתהליך. זו הסיבה שבמערך שלנו החלקים הסיבוביים עוברים למחרטות המכרסמות ולא מפוצלים בין מכונות. כשמסבירים מהי חריטת CNC מודרנית, המחרטה המכרסמת היא הדוגמה הטובה ביותר.

מהי חריטת CNC מדויקת: סבולות ולמה לצפות

בחריטה במחרטות המכרסמות, לחלקים סיבוביים בקוטר עד ⌀300 מ"מ, אנו מגיעים לסבולת של עד ±0.005 מ"מ. לשם השוואה, בכרסום בחמישה צירים סימולטניים אנו מגיעים לעד ±0.01 מ"מ. הסבולת בפועל נקבעת לפי דרישת השרטוט ומאושרת בשלב הצעת המחיר.

הסיבה שחריטה מגיעה לדיוק קוטרי גבוה יותר היא גאומטרית: הקוטר נקבע ממרחק אחד של הכלי מציר הסיבוב, ולכן הוא מושפע מפחות משתנים מאשר משטח מכורסם. עם זאת, הסבולת בפועל תלויה גם בקשיחות הקיבוע, ביציבות הטמפרטורה ובבלאי הכלי לאורך הסדרה. הרחבה: דיוק בעיבוד שבבי CNC.

בהרחבה — מצטרף למערך בקרוב: מחרטת Swiss-Type לחלקי מוט ארוכים ודקים עד ⌀38 מ"מ, ומחרטה מכרסמת נוספת.

חומרים לחריטה

כמעט כל מתכת נחרטת: אלומיניום 6061-T6 ו‑7075-T651, נירוסטה 316L ו‑304, פלדות 4140 ו‑4340, טיטניום Ti-6Al-4V, נחושת, פליז ופלסטיקים הנדסיים כמו Delrin ו‑PEEK. ההבדל בין החומרים מתבטא במהירות החיתוך ובבלאי הכלי, ומשם ישירות בעלות ובזמן האספקה. פירוט מלא: חומרים לעיבוד שבבי CNC.

מתי חריטה היא הבחירה הנכונה

• החלק סימטרי סביב ציר — גלילי, חרוטי או חלול. זה הסימן הראשון והחשוב.
• נדרש דיוק קוטרי הדוק — התאמות מסב, מושבי אטם, קטרים מתממשקים.
• הסדרה גדולה וזמן המחזור קריטי — הזנת מוט אוטומטית מייצרת חלק אחרי חלק ללא טעינה ידנית.
• נדרשות הברגות מדויקות — תבריג חרוט מדויק ועקבי יותר מתבריג מכורסם.

ולעומת זאת — חלק פריזמטי, עם כיסים, חריצים לא סימטריים או משטחים מפוסלים, שייך לכרסום. פירוט: המדריך השלם לכרסום CNC.

בקרת איכות בחריטה

מדידת קוטר במיקרומטר יד נותנת אינדיקציה, לא הוכחה. בקרת איכות אמיתית מבוססת על מדידה בציוד בלתי‑תלוי ותיעודה. אצלנו כל חלק חדש עובר בדיקת פריט ראשון (FAI לפי AS9102) במכונת מדידה CMM, וכל משלוח מלווה בדוח מדידה. עקיבות החומר נשמרת דרך תעודת יצרן לכל מגרש. הרחבה: מערכת בקרת האיכות.

לסיכום

מהי חריטת CNC בשורה אחת: השיטה המדויקת והחסכונית ביותר לייצור חלקים סיבוביים. כשהחלק עגול — חריטה כמעט תמיד תנצח את הכרסום בזמן, במחיר ובדיוק הקוטרי. כשהוא אינו עגול, ההפך הוא הנכון. השילוב בין השתיים באותו מפעל הוא מה שמאפשר לנתב כל חלק לשיטה הנכונה לו במקום להתאים אותו למכונה הזמינה.

רודי תעשיות מתכת בחיפה מפעילה מחרטות מכרסמות עם כלי חי לצד מרכזי עיבוד אנכיים בשלושה, ארבעה וחמישה צירים, מוסמכת AS9100D ומספקת מדידה במכונת CMM. לפרטי השירות: חריטת CNC · עיבוד שבבי תעופתי AS9100D · ייצור אבות טיפוס. שלחו קובץ STEP ונחזור אליכם עם הצעת מחיר — צרו קשר או 04-6353001.

לקריאה נוספת על תקני סבולות ממדיות, ראו את תקן ISO 2768.
