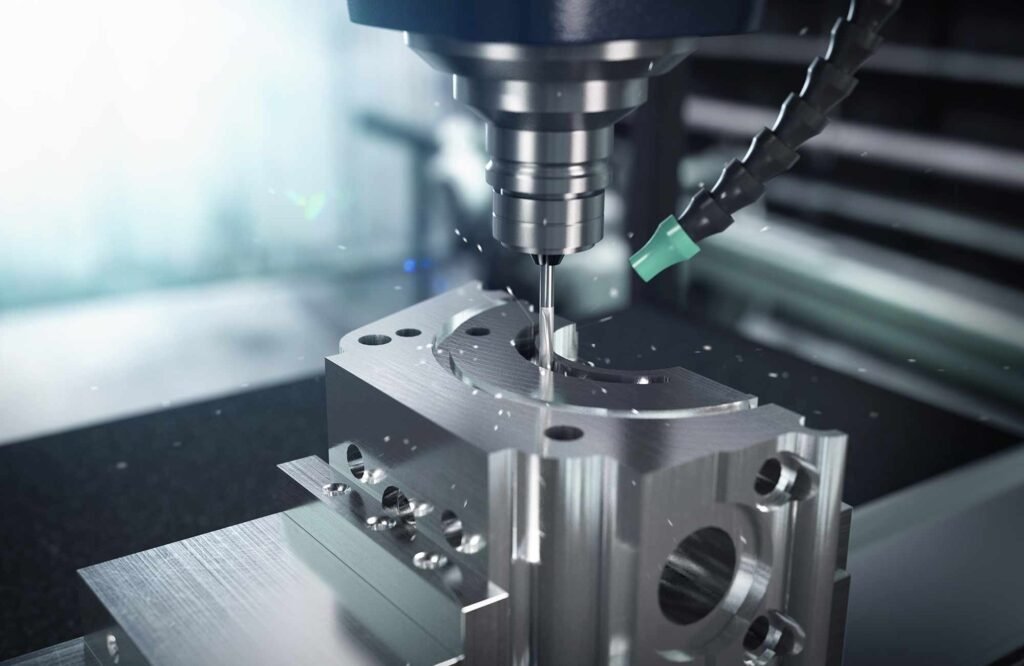

דיוק בעיבוד שבבי CNC

דיוק בעיבוד שבבי CNC הוא לא מספר אחד שמופיע בעלון של המכונה. הוא תוצאה של שרשרת שלמה: השרטוט, הקיבוע, הכלי, הטמפרטורה בהיכל, המדידה והתיעוד. המאמר הזה מסביר מה באמת קובע אם החלק שלכם יגיע בסבולת — ואיך להוכיח שהוא אכן שם.

שלושה מושגים שמתבלבלים ביניהם

רזולוציה גבוהה אינה מבטיחה דיוק. מכונה יכולה לפקד תנועה של מיקרון ועדיין לייצר חלק מחוץ לסבולת, אם הקיבוע גמיש או אם החלק התחמם. זו הטעות הנפוצה ביותר בקריאת מפרטי מכונות.

דיוק בעיבוד שבבי CNC: הסבולות שאנחנו מתחייבים אליהן

בכרסום בחמישה צירים סימולטניים אנו מגיעים לסבולת של עד ±0.01 מ"מ. בחריטה במחרטות המכרסמות, לחלקים סיבוביים בקוטר עד ⌀300 מ"מ, אנו מגיעים לעד ±0.005 מ"מ. הסבולת בפועל נקבעת לפי דרישת השרטוט ומאושרת בשלב הצעת המחיר — לא נכתבת מראש כהבטחה גורפת.

ההבחנה הזו חשובה: ספק שמצהיר על סבולת אחידה לכל חלק ולכל חומר אינו מתאר תהליך אמיתי. סבולת היא פונקציה של הגאומטריה, החומר, אורך החלק, מספר הקיבועים והמרחק מהמשטח המקובע.

ארבעה גורמים לסטייה בדיוק בעיבוד שבבי CNC

1. קיבוע

זהו המקור הגדול ביותר לשגיאות. חלק שנלחץ חזק מדי מתעוות בזמן העיבוד וחוזר לצורתו אחרי השחרור — כך שהמדידה במכונה תקינה והמדידה על השולחן אינה. חלק שנלחץ חלש מדי זז תחת כוחות החיתוך. כל קיבוע נוסף מוסיף שגיאה משלו, ולכן עיבוד בחמישה צירים סימולטניים בקיבוע אחד מדויק מהותית מעיבוד בשלושה קיבועים נפרדים.

2. חום

פלדה מתרחבת בכ‑12 מיקרון למטר לכל מעלה. חלק באורך 300 מ"מ שהתחמם ב‑5 מעלות גדל בכ‑0.018 מ"מ — פי שלושה מהסבולת שדיברנו עליה. לכן מדידה מדויקת נעשית לאחר ייצוב טמפרטורה, ובהיכל מבוקר.

3. בלאי כלים

כלי חדש וכלי בסוף חייו מייצרים ממדים שונים. בסדרה ארוכה, סטייה איטית לכיוון אחד היא סימן מובהק לבלאי. ניטור סטטיסטי (SPC) של הממדים לאורך הסדרה מזהה את המגמה לפני שהיא חוצה את גבול הסבולת.

4. מערכת המדידה עצמה

אם אמצעי המדידה תורם שונות משמעותית, אי אפשר לדעת אם החלק חרג או שהמדידה חרגה. מבחן Gauge R&R בוחן בדיוק את זה. ככלל אצבע, אמצעי המדידה צריך להיות עדין לפחות פי עשרה מהסבולת שהוא בודק.

איך מודדים ומוכיחים דיוק בעיבוד שבבי CNC

מכונת מדידה תלת‑ממדית (CMM) מודדת נקודות במרחב ומחשבת מהן את הגאומטריה בפועל — לא רק מרחקים, אלא גם מישוריות, מקבילות, קונצנטריות וסיבוביות. זהו הבסיס לעבודה לפי GD&T. אצלנו כל חלק חדש עובר בדיקת פריט ראשון (FAI לפי AS9102), וכל משלוח מלווה בדוח מדידה שמראה את הערכים שנמדדו בפועל מול הנדרש.

הבדל מהותי: "החלק אמור להיות בסבולת" הוא הצהרה. דוח מדידה חתום הוא הוכחה. בתעשיות מוסדרות רק השני מתקבל. פירוט: מערכת בקרת האיכות ו‑עיבוד שבבי תעופתי AS9100D.

איך לכתוב סבולת בשרטוט בלי לשלם עליה מיותר

• הדקו רק את מה שמתממשק — קוטר שנכנס למסב צריך סבולת הדוקה; משטח חיצוני שלא נוגע בדבר אינו צריך.
• השתמשו בסבולת כללית — הפניה לתקן סבולות כללי לכל המידות שאינן קריטיות חוסכת עשרות שורות ומונעת הידוק מיותר.
• ציינו מסדים (Datums) ברורים — בלי מסד מוגדר, אותה מידה נמדדת אחרת אצל היצרן ואצלכם.
• ציינו את תנאי המדידה — במיוחד בחומרים פלסטיים, שבהם הטמפרטורה משנה את התוצאה.

הידוק סבולת מעבר לנדרש הוא אחת הדרכים המהירות לייקר חלק בלי להוסיף לו ערך. הרחבה: 5 טעויות נפוצות בעיבוד שבבי ו‑מדריך תמחור עיבוד שבבי.

לסיכום

דיוק בעיבוד שבבי CNC אינו נקנה עם המכונה — הוא נבנה בתהליך. קיבוע נכון, פחות קיבועים, שליטה בחום, ניטור בלאי, מדידה בציוד בלתי‑תלוי ותיעוד: זה מה שמייצר חלק שעומד בסבולת שוב ושוב, ולא רק בפעם הראשונה.

רודי תעשיות מתכת בחיפה מפעילה מרכזי עיבוד אנכיים בשלושה, ארבעה וחמישה צירים ומחרטות מכרסמות עם כלי חי, מוסמכת AS9100D, ומודדת במכונת CMM עם דוחות בדיקה ו‑FAI. ראו גם: כרסום CNC · חריטת CNC · חומרים לעיבוד שבבי. שלחו קובץ STEP ונחזור אליכם עם הצעת מחיר — צרו קשר או 04-6353001.
